Jak korzystać z pierścieniowego sprawdzianu do precyzyjnych pomiarów

W świecie precyzyjnej inżynierii kluczowe znaczenie ma zapewnienie, że komponenty spełniają rygorystyczne wymagania wymiarowe. Właśnie tutaj do akcji wkraczają pierścieniowe sprawdziany. Pierścieniowy sprawdzian służy do pomiaru zewnętrznej średnicy części, zapewniając niezawodną metodę kontroli jakości w takich branżach jak motoryzacja, lotnictwo i produkcja.

Czym jest pierścieniowy sprawdzian?

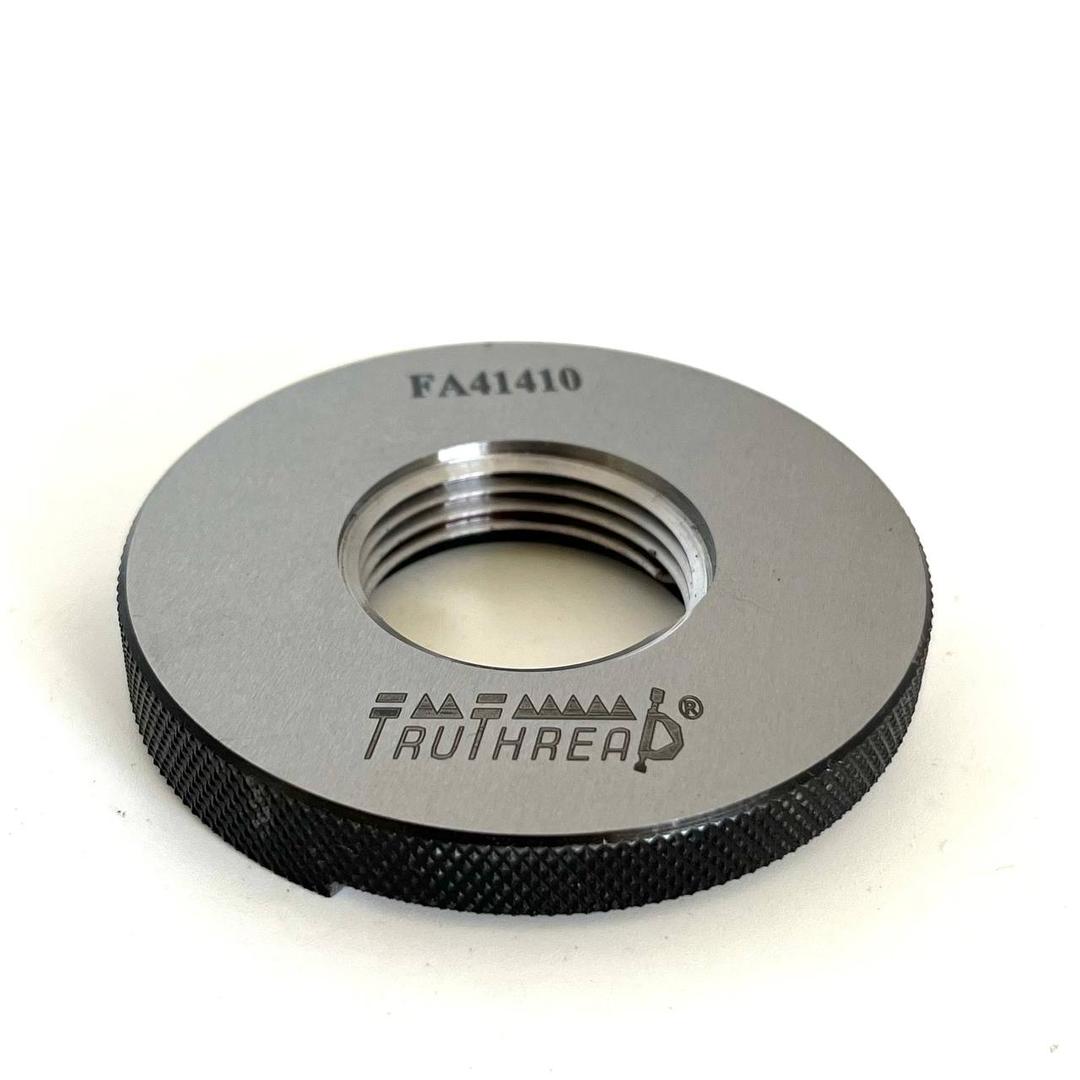

Pierścieniowy sprawdzian to okrągłe urządzenie pomiarowe zaprojektowane do sprawdzania zewnętrznej średnicy i okrągłości wałów, śrub i innych cylindrycznych obiektów. Wykonane ze stali hartowanej, te wzorce są zaprojektowane pod kątem trwałości i precyzji. Są one często używane w połączeniu ze sprawdzianami trzpieniowymi, które mierzą średnice wewnętrzne, w celu sprawdzenia zgodności między komponentami.

Istnieją dwa główne typy pierścieniowych sprawdzianów:

• Sprawdziany przechodnie GO: Służą do sprawdzenia, czy część spełnia maksymalny dopuszczalny wymiar. Zapewniają, że wymiary komponentu nie przekraczają maksymalnego dopuszczalnego rozmiaru. Sprawdzian GO musi płynnie pasować na część.

• Sprawdziany nieprzechodnie NOGO: Służą do sprawdzenia, że część nie przekracza minimalnego dopuszczenia. Sprawdza, czy rozmiar komponentu nie jest mniejszy niż minimalny dopuszczalny rozmiar. Sprawdzian NOGO nie powinien pasować na część.

Korzystając zarówno ze sprawdzianów przechodnich, jak i nieprzechodnich, producenci mogą zapewnić, że części mieszczą się w określonym zakresie tolerancji.

Korzystanie ze sprawdzianów GO/NOGO jest proste:

• Najpierw operator próbuje wkręcić sprawdzian GO w detal. Jeśli pasuje płynnie, detal przechodzi test na maksymalny rozmiar.
• Następnie operator próbuje wkręcić sprawdzian NOGO. Jeśli pasuje, część nie przechodzi, ponieważ jej rozmiar jest mniejszy niż dozwolony.

Ten dwuetapowy proces zapewnia skuteczną kontrolę obu końców zakresu tolerancji.

Zastosowania Pierścieniowego Sprawdzianu do pomiarów

Pierścieniowy sprawdzian jest wszechstronnym narzędziem w produkcji i kontroli jakości, niezbędnym do zapewnienia zgodności komponentów z surowymi standardami wymiarowymi i gwintowymi. Jego zastosowania obejmują różne branże, zapewniając precyzję, wydajność i spójność.

Dokładność gwintów: Pierścieniowy sprawdzian jest kluczowym narzędziem do weryfikacji dokładności zewnętrznych gwintów na śrubach i wałach. Zapewnia, że gwinty są zgodne ze specyfikowanymi standardami.

Tolerancje wymiarowe: Pierścieniowe sprawdziany służą do szybkiego sprawdzania, czy komponent mieści się w dopuszczalnych zakresach rozmiarów. Ma to kluczowe znaczenie w produkcji masowej, gdzie spójność jest głównym priorytetem.

Okrągłość i jednorodność powierzchni: Pierścieniowy sprawdzian potwierdza okrągłość cylindrycznych części i sprawdza jednorodność wzdłuż powierzchni. Nierówności okrągłości mogą prowadzić do wibracji, niewspółosiowości lub przedwczesnego zużycia ruchomych części.

Kontrola jakości w produkcji wielkoseryjnej: Pierścieniowe sprawdziany są niezbędne na liniach montażowych, gdzie komponenty muszą przejść szybką kontrolę.

W przemyśle lotniczym pierścieniowe sprawdziany zapewniają, że krytyczne części spełniają rygorystyczne wymagania bezpieczeństwa i wydajności.

W sektorze motoryzacyjnym sprawdziany sprawdzają miliony śrub, nakrętek i wałów pod kątem zgodności z ciasnymi tolerancjami. Zapewnia to stałą jakość tysięcy, a nawet miliony identycznych części.

Zapewnienie wymienności: Jednym z głównych celów produkcji jest wytwarzanie części, które są wymienne między różnymi produktami lub systemami. Pierścieniowy sprawdzian służy do pomiaru i weryfikacji tej wymienności, zapewniając, że części z jednej partii produkcyjnej idealnie pasują do części z innej.

Zastosowania w rurach i złączkach: W takich branżach jak ropa naftowa i gaz, hydraulika lub przemysł chemiczny, pierścieniowe sprawdziany służą do kontroli zewnętrznych gwintów rur i złączek. Zapewnienie prawidłowych wymiarów gwintów zapobiega wyciekom, zapewnia szczelne uszczelnienie i utrzymuje integralność systemu pod ciśnieniem.

Specjalistyczne zastosowania przemysłowe: Pierścieniowe sprawdziany są często używane w specjalistycznych warunkach przemysłowych, takich jak:

• Przemysł ciężki: Kontrola wymiarów bardzo dużych komponentów.
• Sektor energetyczny: Weryfikacja wymiarów wałów turbin wiatrowych, rurociągów lub sprzętu elektrowni jądrowych.
• Systemy kolejowe: Kontrola tradycyjnych typów gwintów, takich jak gwinty Whitwortha. Zapewniając dokładność w gwintach, tolerancjach i wymiarach, pierścieniowy wzorzec służy do precyzyjnych pomiarów, poprawiając jakość i niezawodność w wielu branżach. Niezależnie od tego, czy są używane do standardowych zastosowań, czy specjalnych potrzeb, te narzędzia są niezbędne dla wydajnej i bezbłędnej produkcji.

Dlaczego wybrać TruThread Europe dla sprawdzianów pierścieniowych?

TruThread Europe oferuje szeroki wybór pierścieniowych sprawdzianów, oferując zarówno standardowe, jak i niestandardowe rozwiązania dostosowane do potrzeb klienta. Każdy pierścieniowy sprawdzian służy do pomiaru z niezrównaną dokładnością, dzięki nowoczesnym urządzeniom kalibracyjnym firmy i rygorystycznym kontrolom jakości. Każde narzędzie jest wydawane z certyfikatem kalibracji, zapewniając zgodność z międzynarodowymi standardami.

Korzyści z korzystania z pierścieniowego sprawdzianu

Precyzja: Gwarantuje, że komponenty spełniają dokładne specyfikacje. Wydajność: Uproszcza procesy inspekcji, oszczędzając czas. Trwałość: Wysokiej jakości materiały zapewniają długotrwałe użytkowanie. Odkryj pełny katalog pierścieniowych sprawdzianów innych precyzyjnych narzędzi TruThread Europe.
