Sprawdziany Trzpieniowe: Rodzaje, Konstrukcja i Zastosowanie

Sprawdziany trzpieniowe są niezbędnymi narzędziami do zapewnienia precyzji w elementach gwintowych w różnych branżach. W tym blogu omówimy podstawy sprawdzianów trzpieniowych, w tym ich konstrukcję, różne rodzaje i praktyczne zastosowania.

Czym są sprawdziany trzpieniowe: Konstrukcja i Specyfikacje

Sprawdziany trzpieniowe to narzędzia pomiarowe o dużej precyzji, które służą do sprawdzania dokładności gwintów wewnętrznych w elementach. Pomagają one zweryfikować, czy gwintowana część spełnia wymagane specyfikacje i tolerancje. Sprawdziany trzpieniowe występują w różnych typach i rozmiarach, aby pasowały do różnych zastosowań i norm.

W TruThread Europe nasze sprawdziany trzpieniowe są wykonane z wysokiej jakości stali narzędziowej, co zapewnia ich trwałość i długowieczność. Są one utwardzane i hartowane, aby uzyskać twardość 60-62 HRc, co zapewnia odporność na zużycie i dokładność. Każdy sprawdzian trzpieniowy jest kalibrowany, aby spełniał rygorystyczne wymagania tolerancyjne.

Rodzaje sprawdzianów trzpieniowych, które oferujemy

Sprawdziany trzpieniowe są szeroko stosowane w branżach takich jak motoryzacja, lotnictwo i produkcja, gdzie precyzja ma kluczowe znaczenie. Pomagają one utrzymać jakość gwintowanych i gładkich elementów, zapewniając ich zgodność z wymaganymi specyfikacjami i tolerancjami.

Zakres produkcji TruThread obejmuje wiele rodzajów sprawdzianów trzpieniowych. Przyjrzyjmy się bliżej:

Sprawdziany trzpieniowe gwintowe

To najpopularniejszy rodzaj sprawdzianów trzpieniowych. Służą one do weryfikacji dokładności gwintów wewnętrznych. Występują w różnych formach, w tym w wersjach GO i NOGO. Sprawdzian GO powinien przejść przez gwint, natomiast sprawdzian NOGO nie powinien przejść, co zapewnia, że gwint mieści się w tolerancji. Nasza oferta obejmuje: trzpieniowe sprawdziany metryczne, sprawdziany zunifikowane, sprawdziany trzpieniowe STI, sprawdziany trzpieniowe rurowe G, R, Pg, sprawdziany gwinte NPT i NPTF, sprawdziany NGT oraz sprawdziany trzpieniowe do złączek zaworowych, sprawdziany trzpieniowe trapezowe, sprawdziany trzpieniowe ACME i Stub Acme, sprawdziany Whitwortha, sprawdziany gwintowe trzpieniowe typu Buttress i inne.

Sprawdziany trzpieniowe do gwintów metrycznych

Sprawdziany metryczne należą do najczęściej używanych narzędzi, ze względu na ich szerokie zastosowanie w różnych branżach. Te sprawdziany są zgodne z normami gwintów metrycznych ISO i dostępne w różnych rozmiarach. Aby zapoznać się z pełną tabelą rozmiarów, zapraszam do zapoznania się z naszym tabelą standardowych rozmiarów sprawdzianów gwintowych Sprawdziany trzpieniowe gwintowe metryczne zostały zaprojektowane w celu zapewnienia precyzyjnych pomiarów gwintów wewnętrznych, zapewniając ich zgodność z wymaganymi specyfikacjami i tolerancjami. Wykorzystanie stali narzędziowej wysokiej jakości i staranna kalibracja zapewniają trwałość i dokładność, czyniąc je niezastąpionymi narzędziami w różnych sektorach, w tym motoryzacji, lotnictwie i produkcji.

Te sprawdziany są niezbędne do utrzymania jakości gwintowanych elementów, zapewniając idealne dopasowanie części i ich prawidłowe działanie. Stosowanie norm ISO gwarantuje spójne i niezawodne pomiary, zmniejszając ryzyko błędów i poprawiając ogólną efektywność procesów produkcyjnych.

Oprócz precyzji, sprawdziany trzpieniowe metryczne dostępne są w różnych konfiguracjach, w tym jako sprawdziany Go i NOGO. Sprawdzian Go powinien łatwo pasować do gwintu, podczas gdy sprawdzian NOGO nie powinien pasować, co potwierdza, że gwint mieści się w akceptowalnych tolerancjach. Ten podwójny system jest kluczowy dla kontroli jakości i pomaga wykrywać wszelkie odchylenia od określonych norm.

Trzpieniowe przeciwsprawdziany CP i przeciwsprawdziany zużycia WCP

Innym ważnym typem sprawdzianów trzpieniowych są te, które służą do sprawdzania zużycia i precyzji sprawdzianów gwintowych. Te sprawdziany są często stosowane w środowiskach produkcyjnych, aby utrzymać jakość i dokładność gwintowanych elementów. Przeciwsprawdziany CP

Sprawdziany kontrolne są zaprojektowane do weryfikacji precyzji nowych pierścieniowych sprawdzianów gwintowych. Każdy sprawdzian CP ma końce GO i NOGO, aby upewnić się, że sprawdziany spełniają określone tolerancje. Jest to kluczowe dla utrzymania jakości nowych pierścieniowych sprawdzianów gwintowych.

Przeciwsprawdziany zużycia WCP

Sprawdziany kontrolne zużycia służą do oceny zużycia używanych pierścieniowych sprawdzianów gwintów. Te sprawdziany są zaprojektowane, aby wskazać, kiedy sprawdziany przekroczyły dopuszczalne limity zużycia, zapewniając, że narzędzia pozostaną dokładne i niezawodne. Używanie przeciwsprawdzianów zużycia jest niezbędne dla utrzymania dokładności pomiarów, ponieważ pomagają one wykrywać, kiedy sprawdzian jest zużyty i wymaga wymiany.

Sprawdziany trzpieniowe gładkie

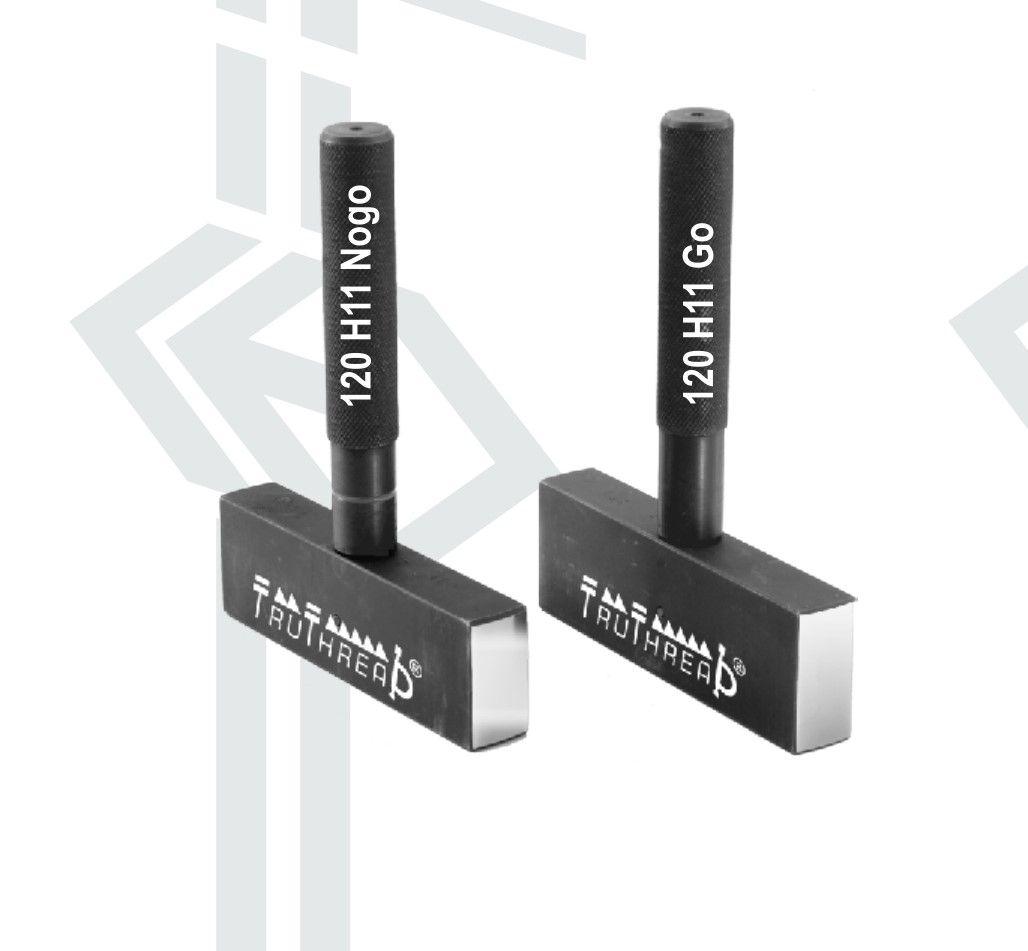

Trzpieniowe sprawdziany gładkie są niezbędnymi narzędziami do mierzenia średnicy otworów i innych elementów niż gwintowanych. Odgrywają kluczową rolę w zapewnianiu, że części spełniają wymagane specyfikacje i tolerancje. Sprawdziany te zostały zaprojektowane, aby zapewniać precyzyjne i niezawodne pomiary, czyniąc je niezastąpionymi w różnych zastosowaniach przemysłowych. Sprawdziany trzpieniowe gładkie, jak i większość innych sprawdzianów trzpieniowych, działają na zasadzie GO/NOGO, gdzie koniec GO powinien pasować dokładnie do otworu, a koniec NOGO nie powinien. Ta szybka metoda "przechodzi/nie przechodzi" pozwala producentom szybko ocenić, czy otwór spełnia wymagane specyfikacje. Sprawdziany gładkie są dostępne z wysokiej jakości materiału – stali hartowanej, zapewniającej odporność na zużycie podczas intensywnych inspekcji. Są produkowane w różnych wersjach, takich jak jedną lub dwu- końcówkową, z obu końcówkami GO i NOGO w jednym narzędziu. Ponadto można wykonać dostosowane sprawdziany do specyficznych wymagań przemysłowych.

Inne gładkie sprawdziany trzpieniowe: Trzpieniowe sprawdziany wzorcowe podwójnej długości Sprawdziany wzorcowe podwójnej długości są wykorzystywane do ustawiania regulowanych pierścieni. Są one kluczowe dla utrzymania precyzji regulowanych sprawdzianów, zapewniając dokładne ustawienie pierścieni i zwiększając ogólną dokładność pomiarów.

Sprawdziany trzpieniowe wzorcowe Trzpieniowe sprawdziany wzorcowe są niezbędne do kalibracji narzędzi pomiarowych (suwmiarki, mikrometry, pasametry, itp.). Zapewniają one precyzyjne pomiary, co pozwala zachować niezawodność i dokładność narzędzi pomiarowych.

Sprawdziany trzpieniowe do kontroli średnicy rdzeniowej gwintu Jednym z typów gładkich sprawdzianów trzpieniowych są sprawdziany zaprojektowane specjalnie do kontroli średnicy rdzeniowej gwintów wewnętrznych (to check minor dia). Zapewniają one precyzyjne pomiary, gwarantując, że średnica rdzeniowa mieści się w określonych tolerancjach.

Średnica rdzeniowa to najmniejsza wewnętrzna średnica otworu gwintowanego, która musi mieścić się w dopuszczalnym zakresie, aby umożliwić prawidłowe połączenie z gwintem zewnętrznym.

W przeciwieństwie do standardowych sprawdzianów gwintowych trzpieniowych, które oceniają ogólną dokładność gwintu, sprawdziany trzpieniowe do kontroli średnicy rdzeniowej skupiają się na weryfikacji, czy średnica u podstawy gwintu mieści się w akceptowalnych granicach. Jest to szczególnie istotne w przypadku otworów gwintowanych, ponieważ nieprawidłowa średnica rdzeniowa może prowadzić do słabego zazębienia gwintu, niewłaściwego mocowania lub awarii pod obciążeniem.

Trzpieniowe sprawdziany - zastosowanie w różnych branżach

Zastosowanie sprawdzianów trzpieniowych od dawna jest nieodzowne w wielu gałęziach przemysłu. Ich popularność wynika z prostoty i wygody – pomiary za pomocą sprawdzianów trzpieniowych można wykonać w ciągu kilku sekund. Aby sprawdzić dokładność otworu lub gwintu, wystarczy wprowadzić sprawdzian i określić, czy mieści się on w wymaganej tolerancji. Ta efektywność sprawia, że sprawdziany trzpieniowe są podstawowym narzędziem w kontroli jakości i precyzyjnej produkcji.

Sprawdziany trzpieniowe są stosowane w:

Obróbce metali i skrawaniu Sprawdziany trzpieniowe są szeroko wykorzystywane w obróbce metali i skrawaniu do kontroli wymiarów wierconych, rozwiercanych i wytaczanych otworów. Pomagają producentom utrzymać rygorystyczne tolerancje i zapewniają prawidłowe dopasowanie komponentów w zespołach. Dzięki zastosowaniu sprawdzianów trzpieniowych typu „GO/NOGOi” operatorzy mogą szybko zweryfikować, czy otwór mieści się w dopuszczalnym zakresie bez konieczności stosowania skomplikowanych narzędzi pomiarowych.

Przemyśle motoryzacyjnym i lotniczym W branżach, gdzie precyzja ma kluczowe znaczenie, takich jak motoryzacja i lotnictwo, sprawdziany trzpieniowe odgrywają istotną rolę w zapewnieniu jakości. Wykorzystuje się je do kontroli komponentów silników, części skrzyń biegów i elementów konstrukcyjnych, aby zagwarantować ich właściwe dopasowanie i funkcjonalność. Nawet niewielkie odchylenia w średnicach otworów mogą prowadzić do awarii mechanicznych, dlatego sprawdziany trzpieniowe są niezbędnym narzędziem w zastosowaniach krytycznych dla bezpieczeństwa.

Produkcji elementów gwintowanych Sprawdziany trzpieniowe przeznaczone do inspekcji gwintów pomagają zweryfikować średnice rdzeniowe i wierzchołkowe gwintów wewnętrznych. Dzięki nim można zapewnić prawidłowe zazębienie śrub, śrub mocujących i elementów złącznych, zapobiegając problemom z montażem. Przemysły takie jak budownictwo, produkcja maszyn ciężkich oraz elektronika polegają na sprawdzianach trzpieniowych, aby utrzymać jakość gwintów w produkcji seryjnej.

Produkcji sprzętu medycznego Branża urządzeń medycznych wymaga wyjątkowej precyzji w procesie wytwarzania komponentów. Sprawdziany trzpieniowe są używane do kontroli wymiarów narzędzi chirurgicznych, implantów oraz innych krytycznych elementów medycznych. Wysoka jakość i dokładność są niezbędne w tej dziedzinie, aby zapewnić bezpieczeństwo pacjentów oraz zgodność z regulacjami.

Produkcji elementów z tworzyw sztucznych i kompozytów Sprawdziany trzpieniowe stosuje się nie tylko w obróbce metali, ale również w produkcji elementów z tworzyw sztucznych i materiałów kompozytowych. Komponenty formowane wtryskowo, takie jak te używane w elektronice użytkowej, opakowaniach i urządzeniach medycznych, często wymagają precyzyjnych wymiarów otworów, aby zapewnić ich prawidłowy montaż.

Dzięki zastosowaniu sprawdzianów trzpieniowych w tych branżach producenci mogą osiągnąć wysoką jakość, zmniejszyć liczbę wadliwych elementów i utrzymać zgodność z międzynarodowymi normami. Ich prostota, dokładność i trwałość sprawiają, że są one niezastąpionym narzędziem w każdym procesie precyzyjnej produkcji.

Sprawdziany trzpieniowe odgrywają kluczową rolę w zapewnieniu dokładności i jakości gwintów wewnętrznych. Zrozumienie ich konstrukcji, typów i zastosowań pozwala na dobór odpowiedniego sprawdzianu do konkretnego zadania. Śledź nasze aktualizacje, aby dowiedzieć się więcej o różnych profilach gwintów i sprawdzianach!
