Zrozumienie działania sprawdzianów do gwintów rurowych typu R: Wybór odpowiedniego narzędzia do precyzyjnych połączeń

Czym są sprawdziany do rur typu R?

Sprawdziany do rur typu R to niezbędne narzędzia zaprojektowane w celu zapewnienia precyzji i niezawodności połączeń rurowych. Odgrywają kluczową rolę w procesie łączenia gwintów rurowych, szczególnie tam, gdzie konieczne jest zachowanie szczelności. Te sprawdziany mierzą i kontrolują geometrię gwintu na rurach z różnymi rodzajami gwintów, takimi jak R, Rc i Rp. Ich zastosowanie jest istotne w zapobieganiu wyciekom cieczy lub gazów, co zapewnia niezawodne działanie systemów rurowych, zwłaszcza pod zwiększonym ciśnieniem.

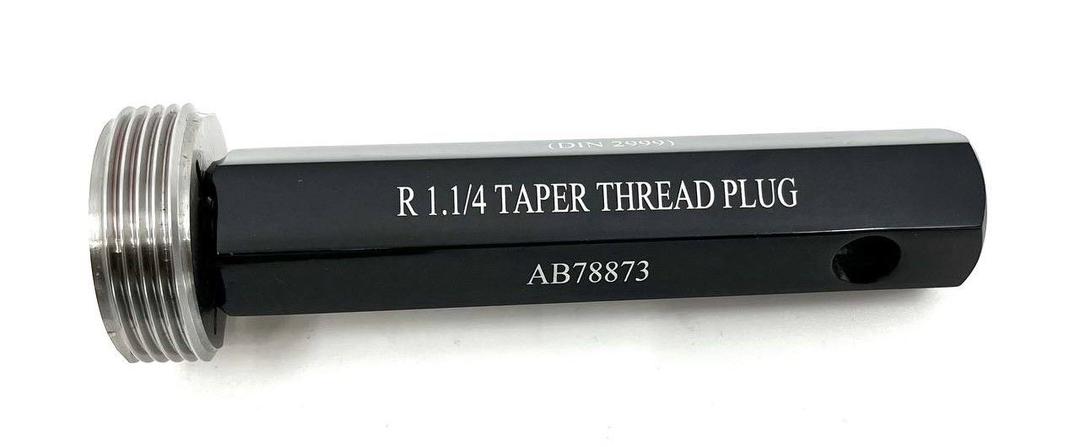

Sprawdziany R są powiązane ze sprawdzianami BSPT, ponieważ są zaprojektowane do pomiaru gwintów stożkowych według brytyjskiego standardu. Chociaż niektórzy nadal używają starszej specyfikacji BS 21-1985, została ona zastąpiona nowszymi standardami ISO 7/2-2000 oraz BS EN 10226-3:2005. Kluczowe różnice obejmują usunięcie klasyfikacji System A i System B oraz przejście od pierścieniowych sprawdzianów stożkowych do pierścieniowych sprawdzianów równoległych do pomiaru różnych typów gwintów. Ważne jest, aby skonsultować się z nami, aby upewnić się, że używasz odpowiednich specyfikacji dla swoich potrzeb. r pipe taper thread plug

Różnice pomiędzy numerami sprawdzianów do rur typu R

Często otrzymujemy pytania dotyczące różnic między różnymi numerami sprawdzianów do rur typu R. Oferujemy trzy rodzaje sprawdzianów pierścieniowych i trzy rodzaje sprawdzianów trzpieniowych. Zrozumienie tych różnic jest kluczowe dla wyboru odpowiedniego narzędzia do określonych zastosowań. Oto szczegółowy opis różnych sprawdzianów i ich funkcji:

Sprawdzian trzpieniowy nr 1 (Stożkowy sprawdzian trzpieniowy pełnej formy) – używany do sprawdzania średnicy zewnętrznej i średnicy podziałki gwintu wewnętrznych połączeń gwintowych. Ma pełną stożkową formę, co umożliwia pomiar gwintu na całej jego długości.

Sprawdzian trzpieniowy nr 2 (Stożkowy sprawdzian trzpieniowy pełnej formy z odciążeniem) – podobny do nr 1, ale zawiera specjalne odciążenie dla łatwiejszej kontroli. Używany do sprawdzania średnicy zewnętrznej wewnętrznych połączeń gwintowych, zwłaszcza gdy potrzebna jest dodatkowa przestrzeń, aby zapobiec odkształceniu.

Sprawdzian pierścieniowy nr 3 (Równoległy sprawdzian pierścieniowy pełnej formy) – używany do sprawdzania wewnętrznych połączeń gwintowych na gwintach zewnętrznych, z równoległą formą. Umożliwia sprawdzenie dokładności średnicy podziałki oraz średnicy mniejszej gwintu.

Sprawdzian pierścieniowy nr 4 (Stożkowy sprawdzian pierścieniowy gładki) – bez gwintów, przeznaczony do sprawdzania średnicy zewnętrznej gwintów zewnętrznych. Ma stożkowy kształt, co pomaga określić dokładność średnicy połączenia.

Sprawdzian trzpieniowy nr 5 (sprawdzian trzpieniowy do kontroli modyfikowanej formy gwintu stożkowego) – używany do sprawdzania modyfikowanej formy gwintu stożkowego. Przeznaczony do dodatkowej kontroli dokładności wewnętrznych połączeń gwintowych.

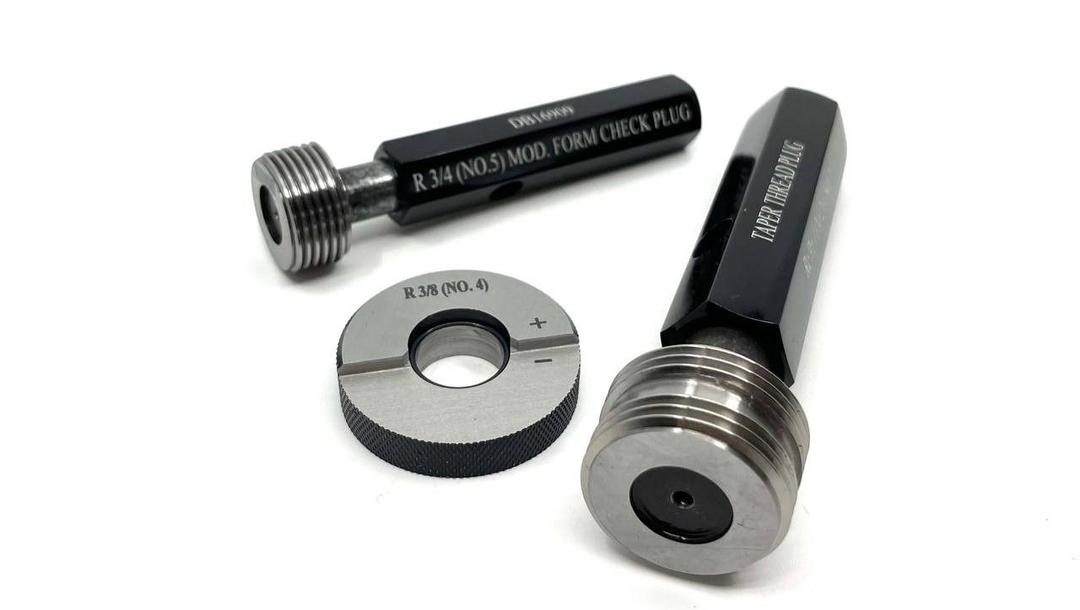

Sprawdzian pierścieniowy nr 6 (sprawdzian pierścieniowy do kontroli modyfikowanej formy gwintu równoległego) – używany do sprawdzania modyfikowanej formy gwintu równoległego na połączeniach zewnętrznych. Zapewnia dokładność średnicy gwintu zgodnie z modyfikowaną formą. Rozumiejąc funkcje każdego sprawdzianu, użytkownicy mogą podejmować świadome decyzje dotyczące wyboru narzędzi do swoich potrzeb w zakresie połączeń gwintowych, co zapewnia dokładność i niezawodność ich połączeń rurowych. r pipe gauges truthread

Wybór odpowiedniego sprawdzianu

Wybór odpowiedniego sprawdzianu R jest kluczowy dla uzyskania precyzyjnych pomiarów i zapewnienia niezawodności połączeń rurowych. Oto kilka wskazówek, aby uniknąć błędów przy wyborze odpowiedniego sprawdzianu:

  • Zrozum swoje wymagania: oceń rodzaj gwintu, z którym pracujesz (R, Rc lub Rp) oraz konkretne wymiary, które musisz zmierzyć. To pomoże określić, które numery sprawdzianów są potrzebne.
  • Uwzględnij specyfikacje: zapoznaj się z odpowiednimi standardami, takimi jak ISO 7/2-2000 lub BS EN 10226-3:2005, które zastąpiły starsze specyfikacje, takie jak BS 21-1985. Znajomość roku i typu specyfikacji może pomóc uniknąć błędu .
  • Sprawdź potrzeby kalibracyjne: określ, jak często Twoje sprawdziany będą wymagały sprawdzenia. W zależności od mierzonych materiałów i tempa zużycia. Na przykład sprawdziany używane na miękkich materiałach, takich jak mosiądz, mogą zużywać się szybciej, co wymaga częstszej kalibracji.
  • Skonsultuj się z ekspertami : w razie wątpliwości skonsultuj się z producentem TruThread Europe – profesjonalistami z branży. Pomogą Ci dobrać odpowiedni sprawdzian w zależności od Twoich potrzeb.

Sprawdziany R od TruThread Europe są niezbędnymi narzędziami zapewniającymi integralność i niezawodność połączeń rurowych. Zrozumienie różnic między numerami sprawdzianów oraz wybór odpowiedniego do Twoich potrzeb pozwoli na utrzymanie precyzji niezbędnej dla sprawnych systemów rurowych. Niezależnie od tego, czy chodzi o zastosowania przemysłowe, budowlane czy górnicze, inwestycja w odpowiedni sprawdzian R jest kluczowa dla uzyskania szczelnych i niezawodnych połączeń.
