Jaka jest różnica między różnymi typami sprawdzianów Valve Fittings dla armatury zaworowej

Sprawdziany dla armatury zaworowej są niezwykle ważne dla zapewnienia dokładności i niezawodności połączeń, szczególnie w zaworach używanych do pojemników transportujących stałe, skroplone i rozpuszczone gazy. Dotyczy to zastosowań w aparatów oddechowych i gaśnic. Ważne jest, aby zauważyć, że te sprawdziany nie nadają się do zaworów LPG (skroplony gaz naftowy).

W tym blogu przyjrzymy się różnicom między podstawowymi typami sprawdzianów Valve Fittings stosowanych do sprawdzania armatury zaworowej: przyrządy do sprawdzania gwintów wewnętrznych i zewnętrznych, zarówno gładkie, jak i gwintowe, które służą do kontrolowania zarówno gwintów wewnętrznych, jak i zewnętrznych. VALVE FITTINGS.jpg

Gwintowe sprawdziany trzpieniowe do sprawdzania gwintów wewnętrznych

Trzpieniowe gwintowe sprawdziany służą głównie do sprawdzania połączeń gwintowanych wewnątrz. Zwykle dostarczane są w zestawach składających się z trzech elementów:

  1. Pojedynczy sprawdzian I-2: Służy do sprawdzania średnicy kroku gwintu.
  2. Dwuczęściowy sprawdzian do małego końca I-4: Służy do sprawdzania średnicy kroku na małym końcu gwintu.
  3. Dwuczęściowy sprawdzian do dużego końca I-6: Służy do sprawdzania średnicy kroku na dużym końcu gwintu.

Te sprawdziany zapewniają precyzyjne pomiary wymiarów gwintu, potwierdzając, że gwint wewnętrzny spełnia wymagane specyfikacje.

Gładkie sprawdziany trzpieniowe do sprawdzania gwintów wewnętrznych

Gładkie sprawdziany służą do mierzenia minimalnych średnic gwintów wewnętrznych. Podobnie jak gwintowane sprawdziany, dostarczane są w zestawach składających się z trzech elementów:

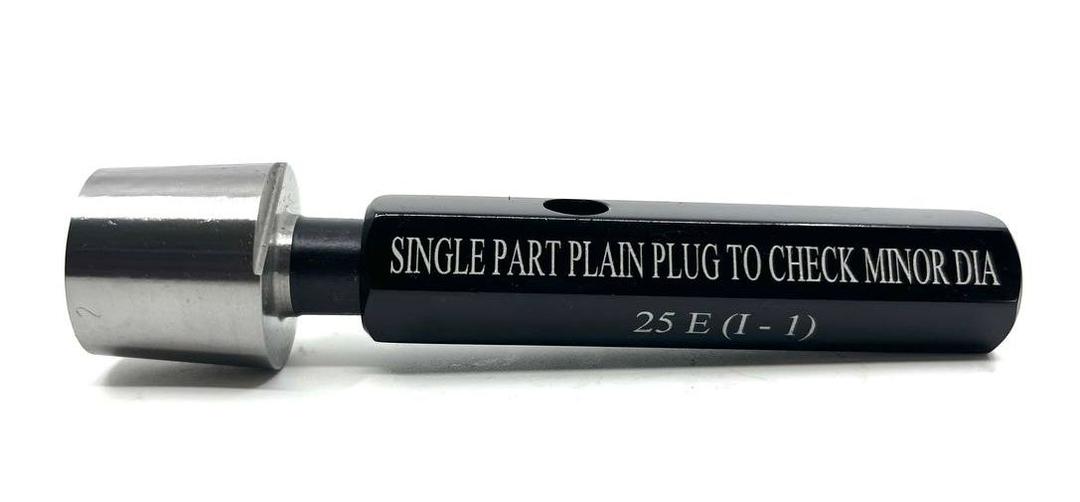

Pojedynczy gładki sprawdzian I-1: Służy do sprawdzania minimalnej średnicy. Dwuczęściowy gładki sprawdzian do małego końca I-3: Służy do sprawdzania minimalnej średnicy na małym końcu. Dwuczęściowy gładki sprawdzian do dużego końca I-5: Służy do sprawdzania minimalnej średnicy na dużym końcu.

Te sprawdziany są niezbędne do weryfikacji dokładności wymiarów wewnętrznych gwintowanych otworów, co zapewnia właściwe dopasowanie. VALVE FITTINGS RING.jpg

Gwintowe sprawdziany pierścieniowe do sprawdzania gwintów zewnętrznych

Sprawdziany pierścieniowe służą do sprawdzania zewnętrznych połączeń gwintowanych. Podobnie jak gwintowane sprawdziany do gwintów wewnętrznych, dostarczane są w zestawach składających się z trzech przyrządów:

Pojedynczy gwintowany pierścieniowy sprawdzian I-8: Służy do sprawdzania średnicy kroku gwintu zewnętrznego. Dwuczęściowy gwintowany pierścieniowy sprawdzian do małego końca I-10: Służy do sprawdzania średnicy kroku na małym końcu gwintu zewnętrznego. Dwuczęściowy gwintowany pierścieniowy sprawdzian do dużego końca I-12: Służy do sprawdzania średnicy kroku na dużym końcu gwintu zewnętrznego.

Sprawdziany gwintowe zapewniają, że gwinty zewnętrzne mieszczą się w wymaganych tolerancjach, zapewniając dokładne dopasowanie elementów. VALVE FITTINGS RING 1.jpg

Gładkie pierścieniowe sprawdziany do sprawdzania gwintów zewnętrznych

Gładkie pierścieniowe sprawdziany służą do sprawdzania głównych średnic gwintów zewnętrznych. Sprawdziany te również dostarczane są w zestawach składających się z trzech elementów:

Pojedynczy gładki pierścieniowy sprawdzian I-7: Służy do sprawdzania głównej średnicy gwintu zewnętrznego. Dwuczęściowy gładki pierścieniowy sprawdzian do małego końca I-9: Służy do sprawdzania głównej średnicy na małym końcu. Dwuczęściowy gładki pierścieniowy sprawdzian do dużego końca I-11: Służy do sprawdzania głównej średnicy na dużym końcu.

Gładkie pierścieniowe sprawdziany odgrywają kluczową rolę w zapewnieniu, że gwinty zewnętrzne odpowiadają określonym wymiarom, zapewniając solidne i niezawodne połączenia. single part plug to check minor dia 25 e i 1.jpg

Kluczowe standardy dla sprawdzianów Valve Fittings dla armatury zaworowej

Wszystkie te sprawdziany są zgodne z międzynarodowymi standardami, takimi jak ISO 11363-2018, BS EN ISO 11363-2018, IS 9122-2008 oraz innymi, takimi jak DIN 477 i BS 341-1991. Są zaprojektowane do różnych rozmiarów i typów gwintów, w tym 17E i 25E, zgodnie z tymi standardami.

Wybór odpowiedniego sprawdzianu Valve Fitting do sprawdzania połączeń gwintowanych zależy od typu gwintu i specyficznych wymagań armatury zaworowej. Każdy typ sprawdzianu ma określoną funkcję, która zapewnia precyzyjne pomiary gwintów, co jest kluczowe w systemach wysokociśnieniowych, takich jak butle gazowe, aparaty oddechowe i gaśnice. W zależności od potrzeb i typu armatury zaworowej można wybrać odpowiedni gładki lub gwintowany sprawdzian do sprawdzania gwintów wewnętrznych lub zewnętrznych.
