Jaka jest różnica między różnymi typami sprawdzianów NGT?

W przemyśle gazowym zapewnienie niezawodnych i bezpiecznych połączeń gwintowych jest kluczowe dla bezpieczeństwa i efektywności. Jednym z podstawowych narzędzi do kontroli jakości gwintu jest stożkowy sprawdzian NGT (National Gas Taper Gauge). Sprawdziany te odgrywają istotną rolę w branżach wykorzystujących gaz pod wysokim ciśnieniem, w tym w przemyśle gazowym, systemach medycznych do dostarczania tlenu oraz w dystrybucji propanu.

Czym są stożkowe sprawdziany NGT?

Stożkowe sprawdziany NGT to precyzyjne narzędzia pomiarowe przeznaczone do kontroli gwintów stożkowych w armaturze gazowej, rurach i zaworach. Zapewniają one zgodność połączeń gwintowych z normami branżowymi, co gwarantuje szczelność i kompatybilność. Sprawdziany te są produkowane zgodnie z rygorystycznymi standardami określającymi wymiary gwintów rur gazowych.

Sprawdziany NGT są niezbędne w branżach wymagających połączeń gazowych pod wysokim ciśnieniem, takich jak:

Produkcja butli gazowych Przemysłowe systemy dostarczania gazu Systemy medyczne do dostarczania tlenu Dystrybucja propanu i butanu

Są one używane do kontroli gwintów butli gazowych oraz trzpieni zaworów, w tym do pomiaru średnicy podziałowej, stopnia ścięcia szczytu gwintu (minimum i maksimum), a także dokładności wewnętrznych i zewnętrznych gwintów stożkowych.

Kluczowe cechy sprawdzianów NGT

• Stożkowa konstrukcja gwintu: Sprawdziany NGT mają stożkowość 1:16, co zapewnia dokładne dopasowanie do zaworów butli gazowych.
• Normy branżowe: Produkowane zgodnie ze specyfikacjami Handbook H-28 Part II - 1957, CGA V-1-2001, IS 15894 - 2018, IS 9121 - 1979.
• Zastosowanie: Używane do sprawdzania gwintów w szyjkach butli gazowych, trzpieniach zaworów, średnicy podziałowej oraz dokładności gwintów zewnętrznych i wewnętrznych.
• Zakres rozmiarów: Dostępne w zakresie od 1/8-27 NGT do 1.1/2-11.5 NGT, a także w wersjach niestandardowych.

Rodzaje sprawdzianów NGT

W firmie TruThread Europe sprawdziany NGT są dostępne w standardowym zakresie od 1/8-27 NGT do 1.1/2-11.5 NGT. Dodatkowo oferujemy rozmiary niestandardowe oraz powiększone warianty.

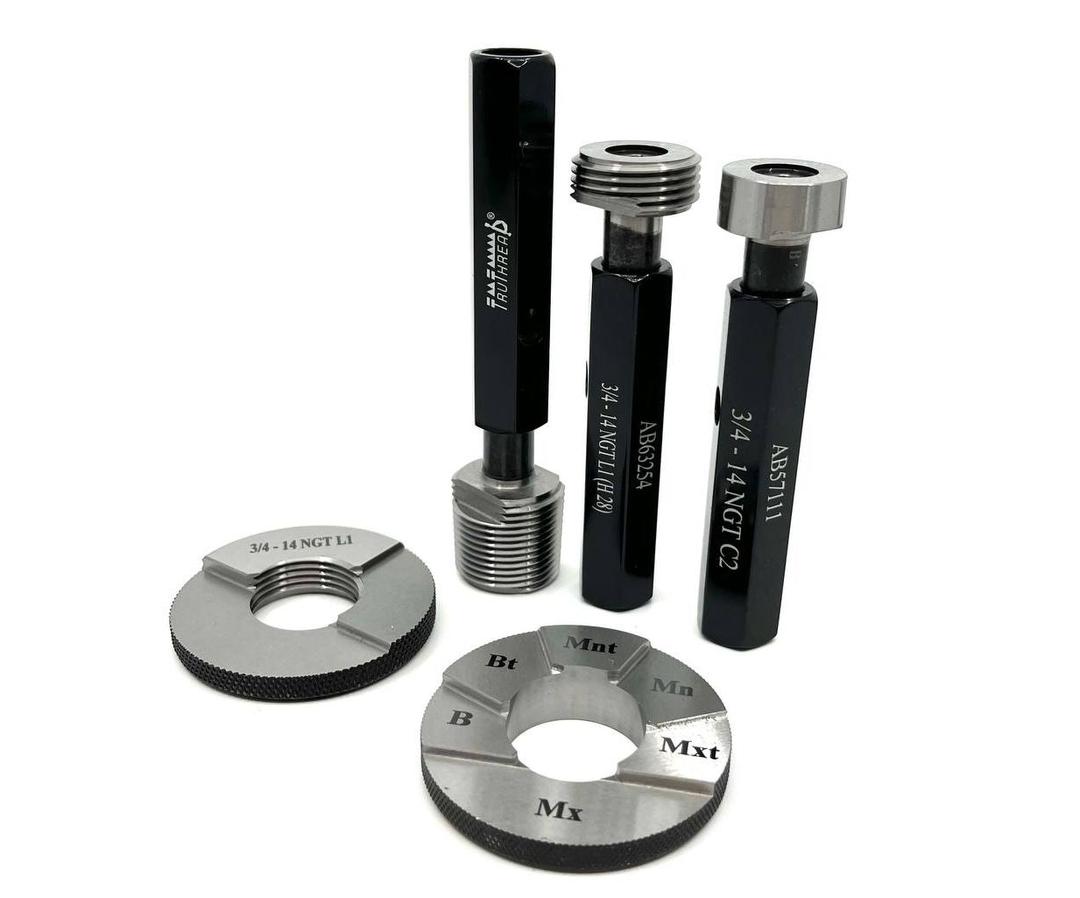

Gwinty o rozmiarze 3/4-14 NGT są szeroko stosowane w przemyśle gazowym, zwłaszcza w połączeniach zawierających chlor. Są kluczowe dla zapewnienia kompatybilności i szczelności systemów gazowych. Ponadto sprawdziany 3/4-14 NGT są dostępne w magazynie w Polsce, co umożliwia szybkie dostawy dla producentów i inspektorów kontroli jakości gwintów.

Rodzaje trzpieniowych sprawdzianów NGT

Trzpieniowe sprawdziany NGT są używane do kontroli gwintów wewnętrznych w szyjkach butli gazowych i innych elementach armatury gazowej. Różne typy trzpieniowych sprawdzianów służą do precyzyjnych pomiarów w celu zapewnienia jakości gwintu.

L1 Taper Thread Plug Gauge - Stożkowy trzpieniowy sprawdzian Używany do kontroli średnicy podziałowej w szyjce butli. Zapewnia, że głębokość gwintu i kąt stożkowości są zgodne ze specyfikacją.

L9 Full Form Taper Thread Plug Gauge - Pełnokształtowy stożkowy trzpieniowy sprawdzian Służy do kontroli pełnego profilu gwintu wewnętrznego. Gwarantuje zgodność kształtu i głębokości gwintu z wymaganymi tolerancjami.

C1 Maximum Truncation Plain Taper Plug - Trzpieniowy sprawdzian maksymalnego ścięcia szczytu gwintu Kontroluje maksymalny dopuszczalny stopień ścięcia szczytu gwintu. Zapobiega nadmiernemu nacinaniu gwintu, co może prowadzić do słabego połączenia.

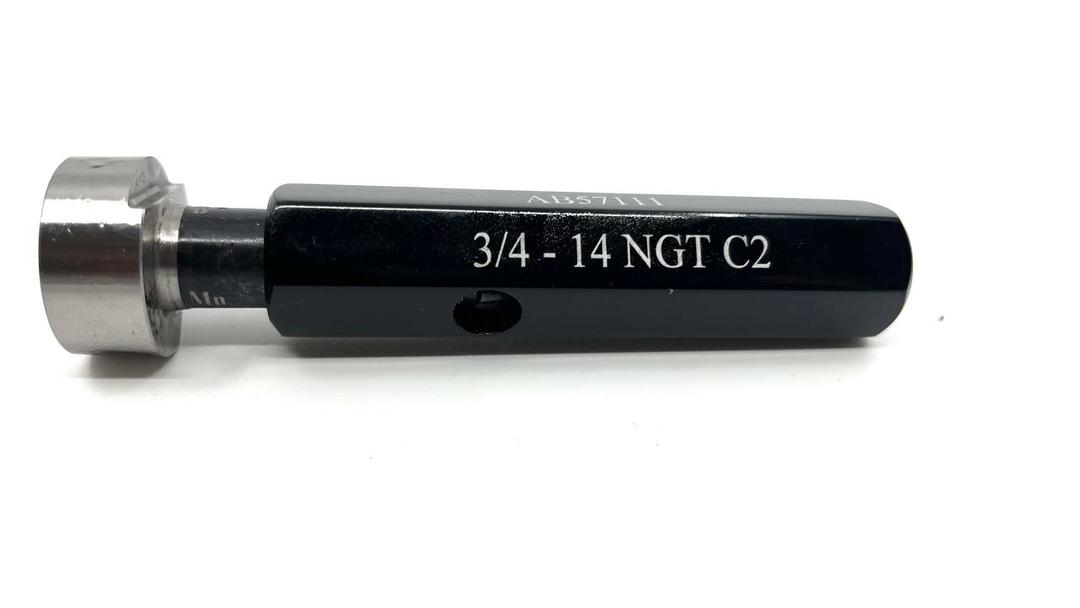

C2 Minimum Truncation Plain Taper Plug - Trzpieniowy sprawdzian minimalnego ścięcia szczytu gwintu Pomaga określić minimalne dopuszczalne ścięcie szczytu gwintu. Zapewnia odpowiednie zazębienie i kontakt gwintów.

Master Check Plug - Przeciwsprawdzian Służy do kalibracji pierścieniowych sprawdzianów L1 i L8. Zapewnia dokładność pomiarów i stabilność kontroli jakości.

Rodzaje pierścieniowych sprawdzianów NGT

Pierścieniowe sprawdziany NGT są używane do kontroli gwintów zewnętrznych, takich jak gwinty na zaworach gazowych. Pomagają w utrzymaniu precyzyjnych wymiarów gwintu, co zapewnia szczelność i trwałość połączeń.

L1 Taper Thread Ring - Stożkowy pierścieniowy sprawdzian Służy do kontroli średnicy podziałowej gwintu zewnętrznego zaworu gazowego. Zapewnia prawidłowe zazębienie i szczelność połączenia.

L8 Taper Thread Ring - Stożkowy pierścieniowy sprawdzian Używany do pomiaru średnicy podziałowej gwintu zewnętrznego zaworu. Często stosowany razem ze sprawdzianem L1 w celu pełnej kontroli jakości.

Plain Taper 6 Step Ring Gauge - Stożkowy sprawdzian płaski z sześcioma stopniami Używany do kontroli ścięcia szczytu gwintu na największej średnicy gwintu zewnętrznego zaworu. Gwarantuje utrzymanie prawidłowego profilu gwintu w dopuszczalnych tolerancjach.

Jak wybrać odpowiedni sprawdzian NGT?

Wybór odpowiedniego sprawdzianu NGT zależy od konkretnego zastosowania. Kontrola gwintów wewnętrznych lub zewnętrznych, średnicy podziałowej czy stopnia ścięcia szczytu gwintu – wszystkie te czynniki wpływają na wybór odpowiedniego narzędzia. Właściwy sprawdzian gwarantuje zgodność z normami branżowymi oraz poprawia bezpieczeństwo systemów gazowych.

Dostępne są również niestandardowe rozmiary oraz powiększone warianty sprawdzianów dla specjalistycznych zastosowań.

Stożkowe sprawdziany NGT są niezastąpionymi narzędziami w zapewnianiu wysokich standardów jakości w połączeniach gwintowych w armaturze gazowej. Dzięki ich zastosowaniu można zwiększyć bezpieczeństwo, efektywność i niezawodność systemów gazowych.

Aby uzyskać szczegółowe specyfikacje wymiarów i tolerancji gwintów NGT, skorzystaj z tabeli PDF.

Skontaktuj się z naszym zespołem ekspertów, aby dobrać odpowiedni sprawdzian do Twoich potrzeb!
