Jaka jest różnica między różnymi rodzajami zunifikowanych gwintów

Sprawdziany gwintowe Unified to niezbędne narzędzia do precyzyjnych pomiarów w systemie imperialnym, szeroko stosowane w różnych branżach. Sprawdziany te zapewniają spójne i niezawodne mocowanie poprzez sprawdzanie gwintów wewnętrznych i zewnętrznych zgodnie ze ścisłymi specyfikacjami. Wszystkie gwinty Unified są zgodne z normą ANSI/ASME B1.2 - 1983. Służą do sprawdzania gwintów wewnętrznych i zewnętrznych w systemach mocujących ogólnego przeznaczenia.

Ale jaka jest różnica między różnymi typami gwintów Unified: UNC, UNF, UNEF, UN, UNS? Przyjrzyjmy się każdemu z nich i poznajmy ich konkretne zastosowania i zalety.

Jaka jest różnica między UNC, UNF, UNEF, UN, UNS

UNC – Unified National Coarse

Gwintowe sprawdziany UNC charakteryzują się grubymi skokami gwintu, co czyni je idealnymi do zastosowań ogólnego przeznaczenia. Ich konstrukcja oferuje:

  • Mocne i trwałe gwinty
  • Łatwiejszy i szybszy montaż
  • Większą odporność na zrywanie, szczególnie w przypadku miękkich materiałów

Są powszechnie stosowane w budownictwie, motoryzacji i inżynierii ogólnej, gdzie wytrzymałość ma kluczowe znaczenie.

UNF – Unified National Fine

Gwintowe sprawdziany UNF mają drobniejsze skoki gwintu w porównaniu do UNC, co zapewnia:

  • Większą wytrzymałość na rozciąganie
  • Większą precyzję
  • Poprawioną odporność na luzowanie spowodowane wibracjami

Są one zazwyczaj stosowane w zastosowaniach lotniczych, motoryzacyjnych i precyzyjnych przyrządach, gdzie ciasne dopasowanie jest niezbędne.

UNEF – Unified National Extra Fine

Gwintowe sprawdziany UNEF charakteryzują się niezwykle drobnymi skokami, zaprojektowanymi do:

  • Zastosowań wymagających wysokiej precyzji
  • Materiałów cienkościennych
  • Ograniczonych obszarów styku gwintu

Są powszechnie stosowane w specjalistycznych komponentach elektronicznych, wojskowych lub klasy przyrządów.

UN – Unified Constant Pitch

Gwintowe sprawdziany UN oferują stałą liczbę gwintów na cal (TPI) w całym zakresie średnic. Standardowe serie obejmują 8, 12 i 16 TPI i są używane w:

  • Zastosowaniach specjalistycznych i technicznych
  • Sytuacjach wymagających jednolitego skoku na wielu średnicach

Ta spójność upraszcza proces projektowania niestandardowych lub wysokowydajnych zespołów.

UNS – Unified National Special

Gwintowe sprawdziany UNS to niestandardowe formy gwintów, które odbiegają od standardowych serii UNC, UNF lub UNEF. Są często wymagane, gdy:

  • Zastosowanie obejmuje niestandardową średnicę lub skok
  • Gwinty mają średnicę większą niż 6 cali
  • Istnieją unikalne wymagania inżynieryjne

Te gwinty są powszechnie spotykane w ciężkim przemyśle, sprzęcie naftowym i gazowym oraz dużych maszynach.

Kombinacje Średnic i TPI gwintów Unified

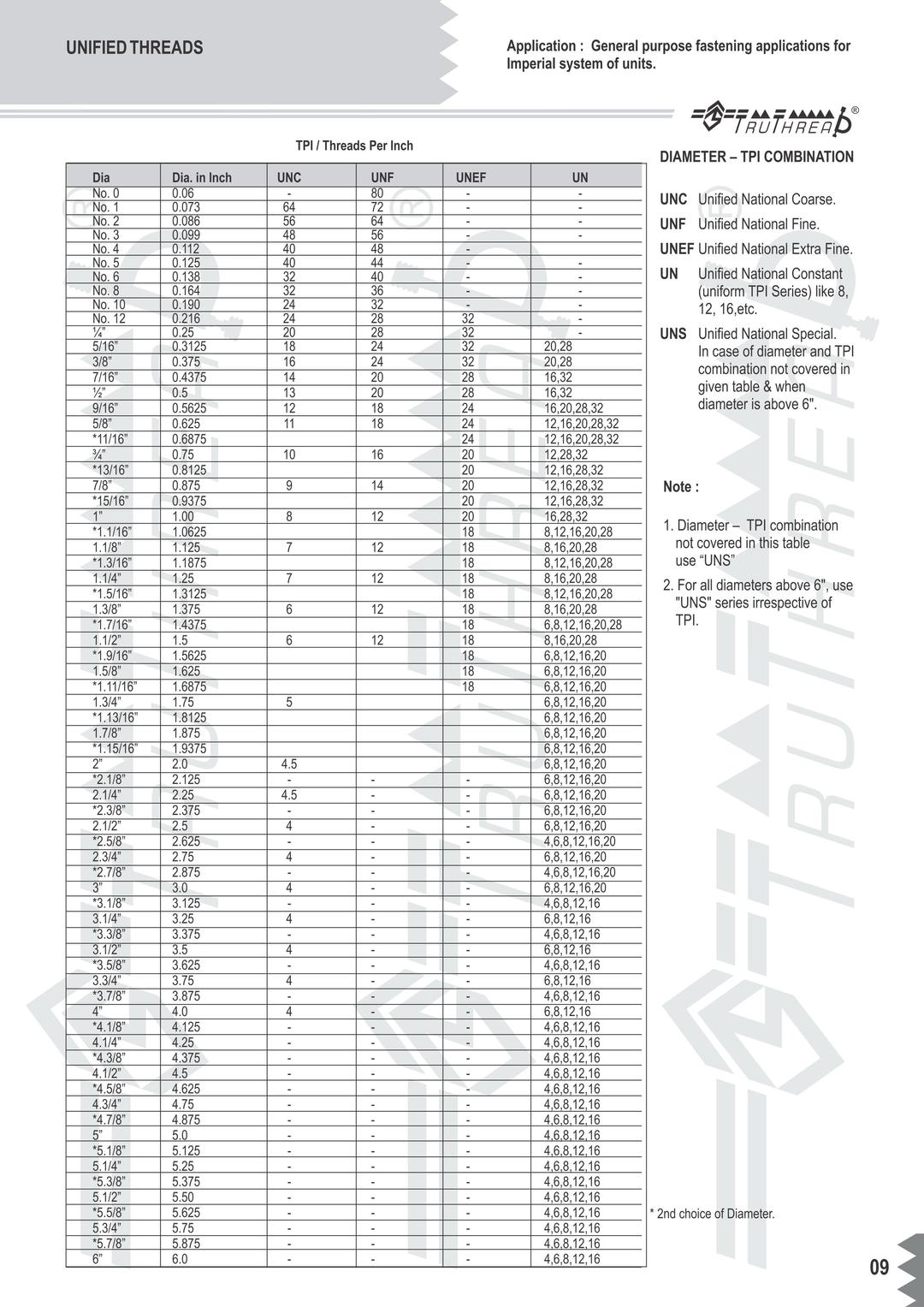

Poniższa tabela przedstawia standardowe **kombinacje Średnic – TPI **(zwojów na cal) dla różnych typów gwintów Unified: UNC, UNF, UNEF, UN i UNS. Służy jako praktyczne odniesienie podczas wybierania sprawdzianów na podstawie średnicy i skoku gwintu. Każdy wiersz odpowiada określonej średnicy nominalnej, podanej zarówno w calach, jak i oznaczeniu numerycznym (np. nr 6, 1/4 cala itd.), z odpowiednimi seriami gwintów wymienionymi w poprzek. W przypadku średnic powyżej 6 cali lub kombinacji niewymienionych w tabeli stosowana jest seria UNS (Unified National Special).

📌 Uwaga: Średnice oznaczone wieloma wartościami TPI odzwierciedlają różne dostępne serie gwintów (np. gruby, drobny, bardzo drobny lub o stałym skoku).

Diameter&TPI combination unified threads

Co to jest gwintowy sprawdzian UNS?

Gwinty UNS, czyli gwinty Unified National Special, to kategoria w ramach Unified Thread Standard przeznaczona do niestandardowych kombinacji średnicy i liczby zwojów na cal (TPI). Sprawdziany te są stosowane, gdy standardowe serie, takie jak UNC, UNF lub UNEF, nie spełniają określonych wymagań konstrukcyjnych lub wydajnościowych.

Główne cechy gwintowych sprawdzianów UNS:

  • Niestandardowe TPI i średnica: W przeciwieństwie do gwintów UNC, UNF lub UNEF, seria UNS zapewnia elastyczność w wyborze gwintu skoki i średnice, co czyni go odpowiednim do wyjątkowych lub specjalistycznych zastosowań.

  • Brak w standardowych tabelach: Jeśli kombinacja rozmiaru gwintu i TPI nie jest wymieniona w standardowych tabelach, jest ona zazwyczaj klasyfikowana jako UNS.

  • Stosowane do większych średnic: Gwinty UNS są często stosowane, gdy średnica gwintu przekracza 6 cali, gdzie standardowe konfiguracje nie mają już zastosowania.

  • Dostosowane do celu: Powszechnie stosowane w maszynach przemysłowych, sprzęcie naftowym i gazowym lub zastosowaniach lotniczych, gdzie wymagana jest określona wydajność lub dopasowanie.

Normy i zastosowanie:

Gwintowe sprawdziany UNS nadal są zgodne z ogólnymi zasadami projektowania gwintów zunifikowanych, ale oferują inżynierom większą swobodę projektowania. Te gwinty są zazwyczaj określane na rysunkach technicznych lub niestandardowych odwołaniach do gwintów, a nie w standardowych katalogach.

Gwinty UNS zapewniają wszechstronne rozwiązanie, gdy standardowy gwint UNC, UNF lub UNEF nie może spełnić wymagań aplikacji. Są idealne do niestandardowej inżynierii, połączeń o dużej średnicy i niestandardowych konfiguracji.

Jak wybrać odpowiedni typ sprawdzianu zunifikowanego?

Wybór właściwego typu sprawdzianu Unified zależy od wymagań Twojej aplikacji, takich jak wytrzymałość, precyzja, środowisko i potrzeby montażowe. Oto krótki przewodnik, który pomoże Ci dokonać wyboru.

  • Użyj UNC (Unified National Coarse), jeśli potrzebujesz uniwersalnych elementów złącznych, które są szybkie w montażu i mniej podatne na skrzyżowanie gwintu. Są idealne do miękkich materiałów i zastosowań, w których szybkość i trwałość są ważniejsze niż precyzja.

  • Wybierz UNF (Unified National Fine), aby uzyskać wyższą wytrzymałość na rozciąganie, ściślejsze dopasowanie i lepszą wydajność w środowiskach narażonych na wibracje. Powszechnie stosowane w przemyśle motoryzacyjnym i lotniczym.

  • Wybierz UNEF (Unified National Extra Fine) w zastosowaniach precyzyjnych lub podczas pracy z materiałami cienkościennymi, w których zaangażowanie gwintu jest ograniczone, ale dokładność ma kluczowe znaczenie.

  • Wybierz UN (Unified Constant Pitch), gdy potrzebujesz spójnego TPI na wielu średnicach, szczególnie w specjalistycznych zastosowaniach inżynieryjnych lub przemysłowych.

  • Wybierz UNS (Unified National Special), gdy Twoje zastosowanie wykracza poza standardowe opcje gwintów — na przykład duże średnice, niestandardowe TPI lub specjalne właściwości mechaniczne.

✅ Wskazówka: Zawsze odwołuj się do norm branżowych (np. ANSI/ASME B1.2) i konsultuj się z zespołem inżynierów lub dostawcą sprawdzianów TruThread Europe, aby upewnić się, że seria gwintów spełnia wymagania techniczne Twojego produktu.

Dokonując właściwego wyboru rodzaju gwintu, zapewnisz niezawodną wydajność, łatwość produkcji i długoterminową trwałość w swoich systemach mocujących.
