Do czego służy sprawdzian szczękowy: Kompletny przewodnik po precyzyjnych narzędziach pomiarowych

W świecie precyzyjnej produkcji i kontroli jakości zrozumienie, do czego służy sprawdzian szczękowy, jest fundamentalne dla osiągnięcia dokładnych pomiarów i utrzymania spójności produktu. Sprawdziany szczękowe stanowią jedno z najbardziej wszechstronnych i niezbędnych narzędzi pomiarowych we współczesnym przemyśle, służąc jako krytyczne narzędzia do weryfikacji wymiarów w licznych zastosowaniach. Te precyzyjne narzędzie zrewolucjonizowały sposób, w jaki producenci podchodzą do kontroli jakości, oferując niezawodne, szybkie i dokładne rozwiązania pomiarowe dla wymiarów zewnętrznych.

Zrozumienie podstawowej funkcji sprawdzianu szczękowego

Pomiar średnicy zewnętrznej

Podstawowe zastosowanie, które definiuje, do czego służy sprawdzian szczękowy, koncentruje się na pomiarze średnicy zewnętrznej części cylindrycznych i przedmiotów obrabianych. Te specjalistyczne instrumenty pomiarowe są specjalnie zaprojektowane do weryfikacji wymiarów zewnętrznych komponentów z wyjątkową dokładnością i szybkością. Gdy operatorzy muszą określić, czy wyprodukowana część spełnia określone wymagania wymiarowe, sprawdziany szczękowe zapewniają natychmiastową ocenę przechodzi/nie przechodzi, która gwarantuje utrzymanie standardów jakości przez cały proces produkcyjny.

Fundamentalna zasada tego, do czego służy sprawdzian szczękowy, polega na stworzeniu pomiaru odniesienia, który można szybko i wielokrotnie stosować do podobnych części. Ta możliwość czyni sprawdziany szczękowe nieocenionymi w środowiskach produkcji wielkoseryjnej, gdzie konsekwentna weryfikacja wymiarów jest niezbędna do utrzymania jakości produktu i zapobiegania kosztownym defektom przed dotarciem do klientów.

Zastosowania w kontroli jakości

Zrozumienie, do czego służy sprawdzian szczękowy, wykracza poza prosty pomiar i obejmuje kompleksowe procedury kontroli jakości. Te instrumenty służą jako strażnicy w procesach produkcyjnych, zapewniając, że każdy komponent spełnia ustalone specyfikacje przed przejściem do kolejnych etapów produkcji. Natychmiastowa informacja zwrotna zapewniana przez sprawdziany szczękowe pozwala operatorom szybko identyfikować odchylenia wymiarowe, umożliwiając niezwłoczne działania korygujące, które utrzymują jakość produkcji i minimalizują odpady.

Specyfikacje techniczne i konstrukcja sprawdzianów szczękowych

Skład materiałowy i trwałość

Materiały konstrukcyjne używane w sprawdzianach szczękowych bezpośrednio wpływają na to, do czego sprawdzian szczękowy służy w wymagających środowiskach przemysłowych. Wysokiej jakości sprawdziany szczękowe są wytwarzane z hartowanej stabilizowanej stali AISI 01 / EN-31 (SAE 52100), osiągając poziomy twardości 60-62 HRc poprzez specjalistyczne procesy obróbki cieplnej. Ta wyjątkowa twardość zapewnia, że sprawdziany szczękowe utrzymują swoją dokładność wymiarową nawet w warunkach intensywnego użytkowania i wysokiego naprężenia mechanicznego. Wybór hartowanej stali do konstrukcji sprawdzianu szczękowego odzwierciedla wymagający charakter tego, do czego sprawdzian szczękowy służy w precyzyjnej produkcji. Odporność materiału na zużycie i stabilność wymiarowa zapewniają, że te instrumenty dostarczają spójnych, dokładnych pomiarów przez cały okres eksploatacji, czyniąc je niezawodnymi inwestycjami dla producentów dbających o jakość.

Typy sprawdzianów szczękowych i ich specyficzne zastosowania

Jednostronne sprawdziany szczękowe typu progresywnego

Jednostronne progresywne sprawdziany szczękowe reprezentują wyspecjalizowaną kategorię, która definiuje, do czego sprawdzian szczękowy służy w zastosowaniach wymagających pomiaru części o średnicach od 3 mm do 100 mm. Te instrumenty są zgodne ze standardami IS 8023-1991 i są specjalnie zaprojektowane do zastosowań, gdzie jednopunktowa weryfikacja pomiarów jest wystarczająca dla celów kontroli jakości.

Progresywna cecha konstrukcyjna tych sprawdzianów szczękowych pozwala na zastosowanie w sytuacjach, gdzie wiele tolerancji wymiarowych musi być weryfikowanych jednocześnie. Ta możliwość czyni je szczególnie wartościowymi w środowiskach produkcyjnych, gdzie części muszą spełniać zarówno minimalne, jak i maksymalne wymagania wymiarowe w określonych zakresach tolerancji.

Dwustronne sprawdziany szczękowe

Dwustronne sprawdziany szczękowe rozszerzają to, do czego sprawdzian szczękowy służy, zapewniając możliwość pomiaru z obu końców instrumentu. Ta cecha konstrukcyjna umożliwia weryfikację części o średnicach od 3 mm do 100 mm, oferując wygodę podwójnych punktów pomiarowych. Konfiguracja dwustronna jest szczególnie wartościowa, gdy użycie sprawdzianu szczękowego obejmuje pomiar części, które mogą mieć ograniczenia dostępności, lub gdy wymagana jest weryfikacja pomiarów z wielu kątów.

Symetryczna konstrukcja dwustronnych sprawdzianów szczękowych zapewnia, że ich zastosowanie obejmuje aplikacje, gdzie konsekwencja pomiarów i powtarzalność są krytycznymi czynnikami w procedurach kontroli jakości. To podejście konstrukcyjne zapewnia operatorom zwiększoną elastyczność w pozycjonowaniu i pomiarze części, szczególnie w ograniczonych przestrzeniach roboczych.

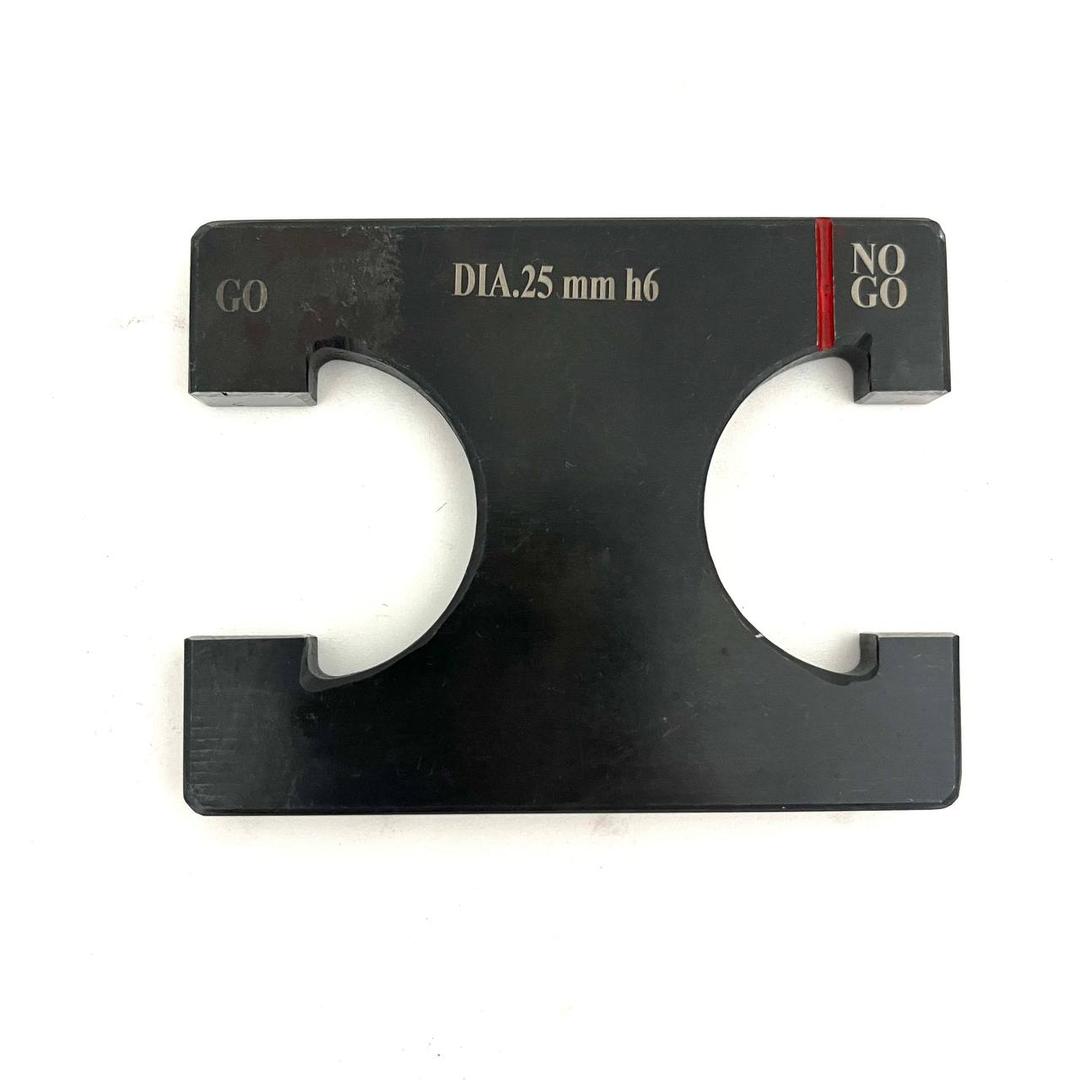

Sprawdziany szczękowe typu "I" dla dużych średnic

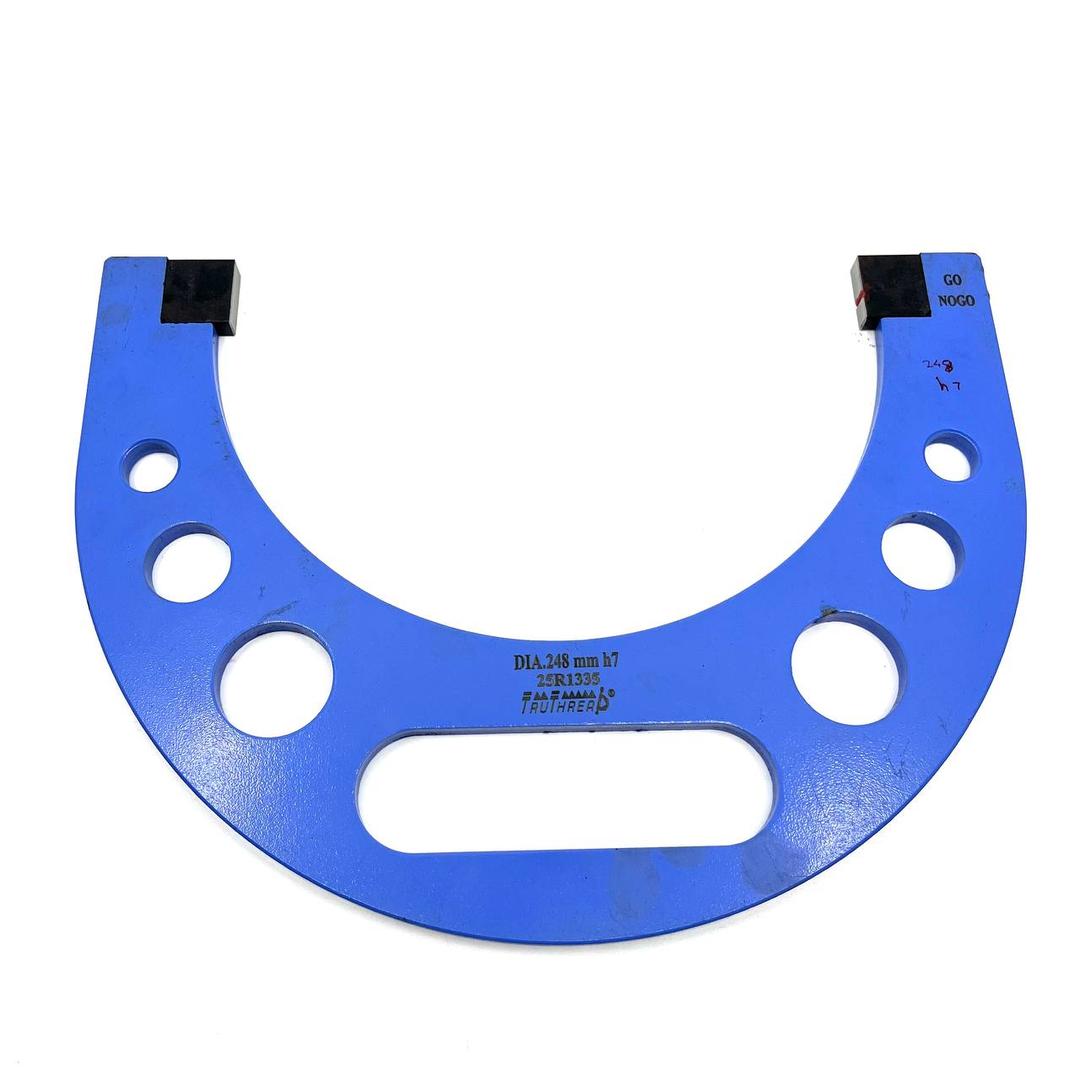

Do zastosowań obejmujących komponenty o średnicach przekraczających 100 mm, dwustronne sprawdziany szczękowe typu "I" definiują, do czego sprawdzian szczękowy służy w scenariuszach pomiarów ciężkich. Te specjalistyczne instrumenty są wytwarzane zgodnie ze specyficznymi standardami firmowymi, które zapewniają optymalną wydajność dla komponentów o dużej średnicy, powszechnie spotykanych w zastosowaniach motoryzacyjnych, lotniczych i ciężkiego przemysłu maszynowego. Zrozumienie, do czego sprawdzian szczękowy służy w zastosowaniach dużych średnic, wymaga uznania unikalnych wyzwań związanych z pomiarem znacznych komponentów. Te sprawdziany muszą utrzymywać dokładność pomiaru, jednocześnie dostosowując się do zwiększonych naprężeń mechanicznych związanych z większymi wymiarami części i odpowiednimi wymaganiami otwarcia sprawdzianu.

Zastosowania przemysłowe i użycie specyficzne dla sektorów

Zastosowania w przemyśle motoryzacyjnym

W sektorze motoryzacyjnym to, do czego sprawdzian szczękowy służy, obejmuje krytyczną weryfikację wymiarów komponentów silnika, części przekładni, komponentów zawieszenia i precyzyjnych elementów złącznych. Wielkoseryjny charakter produkcji motoryzacyjnej wymaga instrumentów pomiarowych, które mogą zapewnić szybką, dokładną ocenę wymiarów komponentów, zachowując spójność w tysiącach części. Zastosowania motoryzacyjne definiują to, do czego sprawdzian szczękowy służy, pod względem zapewnienia, że krytyczne komponenty bezpieczeństwa spełniają dokładne specyfikacje. Komponenty silnika, takie jak tłoki, korbowody i trzpienie zaworów, wymagają precyzyjnej kontroli wymiarowej, którą sprawdziany szczękowe zapewniają poprzez szybką, niezawodną weryfikację pomiarów, wspierającą zasady lean manufacturing i harmonogramy produkcji just-in-time.

Przemysł lotniczy i kosmiczny

Przemysł lotniczy reprezentuje prawdopodobnie najbardziej wymagające zastosowanie tego, do czego sprawdzian szczękowy służy, gdzie dokładność wymiarowa bezpośrednio wpływa na bezpieczeństwo i wydajność. Komponenty lotnicze wymagają wyjątkowo ścisłych tolerancji, a sprawdziany szczękowe zapewniają precyzję pomiarową niezbędną do weryfikacji, że krytyczne części spełniają rygorystyczne standardy lotnicze.

W zastosowaniach lotniczych to, do czego sprawdzian szczękowy służy, rozciąga się na pomiar precyzyjnie obrabianych komponentów, takich jak łopatki turbinowe, komponenty podwozia i strukturalne elementy złączne. Możliwość szybkiej weryfikacji wymiarów przy zachowaniu identyfikowalności pomiarów czyni sprawdziany szczękowe niezbędnymi narzędziami w procedurach kontroli jakości przemysłu lotniczego, gdzie awaria komponentów jest niedopuszczalna.

Produkcja urządzeń medycznych

Produkcja urządzeń medycznych definiuje to, do czego sprawdzian szczękowy służy, w zastosowaniach, gdzie precyzja bezpośrednio wpływa na bezpieczeństwo pacjentów i skuteczność urządzeń. Instrumenty chirurgiczne, implanty i komponenty sprzętu diagnostycznego wymagają dokładności wymiarowej, którą sprawdziany szczękowe zapewniają poprzez niezawodne, powtarzalne procedury pomiarowe. Regulowane przez FDA środowisko produkcji urządzeń medycznych wymaga, aby zastosowanie sprawdzianu szczękowego obejmowało kompleksową dokumentację i identyfikowalność procedur pomiarowych. Sprawdziany szczękowe wspierają te wymagania, zapewniając spójne wyniki pomiarów, które mogą być udokumentowane i zweryfikowane jako część systemów zarządzania jakością.

Konserwacja i okres eksploatacji

Konserwacja zapobiegawcza: Regularne kontrole kalibracji, czyszczenie i oceny zużycia utrzymują dokładność i niezawodność w czasie.

Kryteria wymiany: Wytyczne oparte na użytkowaniu, warunkach środowiskowych i zużyciu zapewniają wymianę sprawdzianów przed utratą dokładności.

Sprawdziany szczękowe są niezbędnymi narzędziami do szybkiego, dokładnego i niezawodnego pomiaru wymiarowego we współczesnej produkcji. Ich rola nadal rośnie wraz z postępem technologicznym, podczas gdy podstawowe zasady precyzji i niezawodności pozostają fundamentalne.
