Sprawdziany gwintowe NPT do rur: asortyment producenta TruThread Europe

Sprawdziany do gwintów NPT (National Pipe Thread) są ważnym narzędziem w dziedzinie inżynierii rurociągów i montażu rur. Przeznaczone są do pomiaru i sprawdzania gwintów na zewnętrznych lub wewnętrznych powierzchniach rur, kształtek i innych elementów rurociągów, w których zastosowano połączenia gwintowe. Główną funkcją sprawdzianów do gwintów NPT jest sprawdzenie poprawności wykonania gwintu i głębokości wykonania gwintu.

Jednym z ważnych aspektów stosowania sprawdzianów do gwintów NPT jest zapewnienie szczelnego połączenia pomiędzy rurami lub kształtkami. Prawidłowe gwintowanie i prawidłowe użycie sprawdzianów pomaga uniknąć wycieków i zapewnia niezawodność systemu. Znajdują szerokie zastosowanie w produkcji, montażu i konserwacji systemów rurociągów, w tym systemów zaopatrzenia w wodę, systemów zasilania gazem, rurociągów naftowych, układów pneumatycznych i hydraulicznych

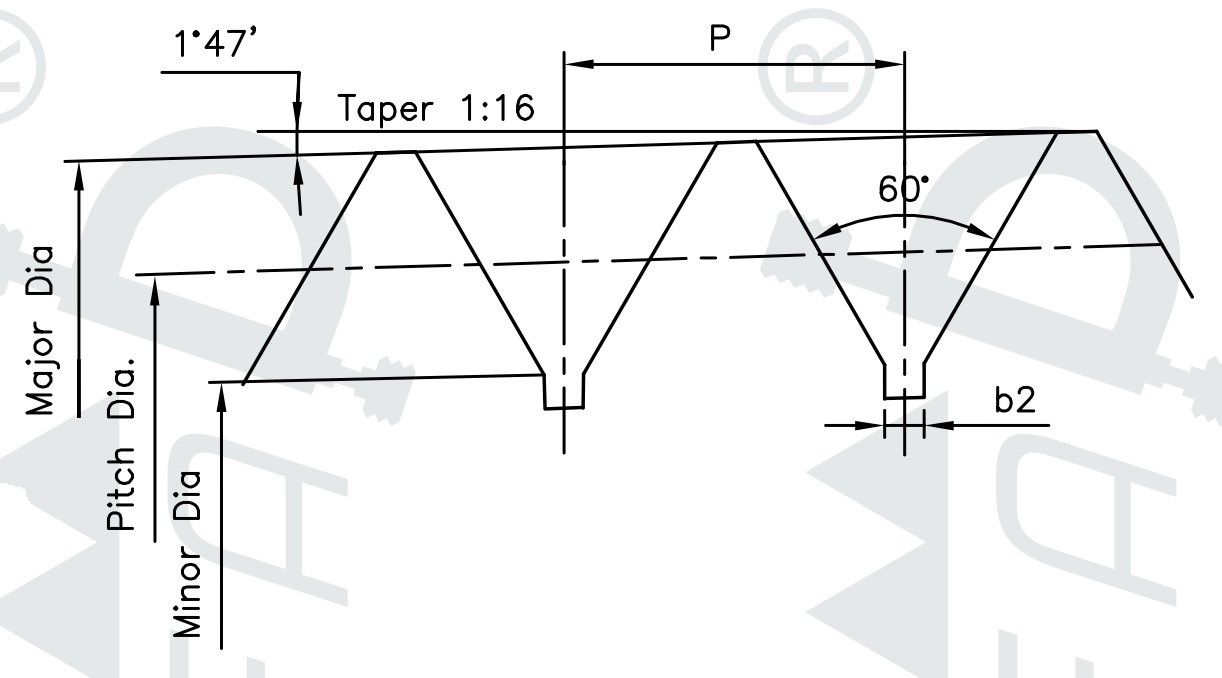

Charakterystyka techniczna sprawdzianów rurowych NPT

Sprawdziany do gwintów NPT są zgodne z normami określonymi przez Amerykański Narodowy Instytut Normalizacyjny i inne organizacje regulacyjne. Zapewnia to ich kompatybilność i zastosowanie w różnych gałęziach przemysłu i zastosowaniach.

Specyfikacji: ASME B1.20.1-2013 dla sprawdzianów typu Basic i American Handbook H-28 część II – 1957 dla sprawdzianów typu Step Limit.

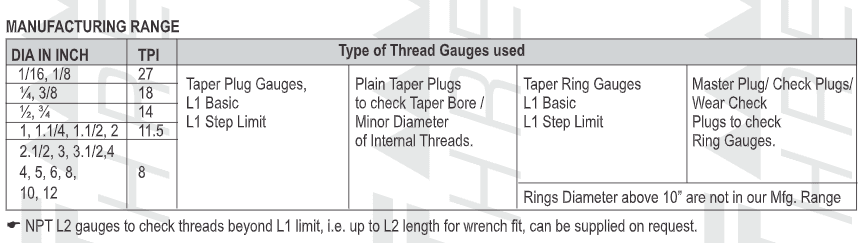

**Asortyment producenta TruThread **

Na życzenie klienta możemy wykonać sprawdziany NPT L2 do sprawdzania gwintu powyżej granicy L1, czyli do długości L2 w celu regulacji klucza.

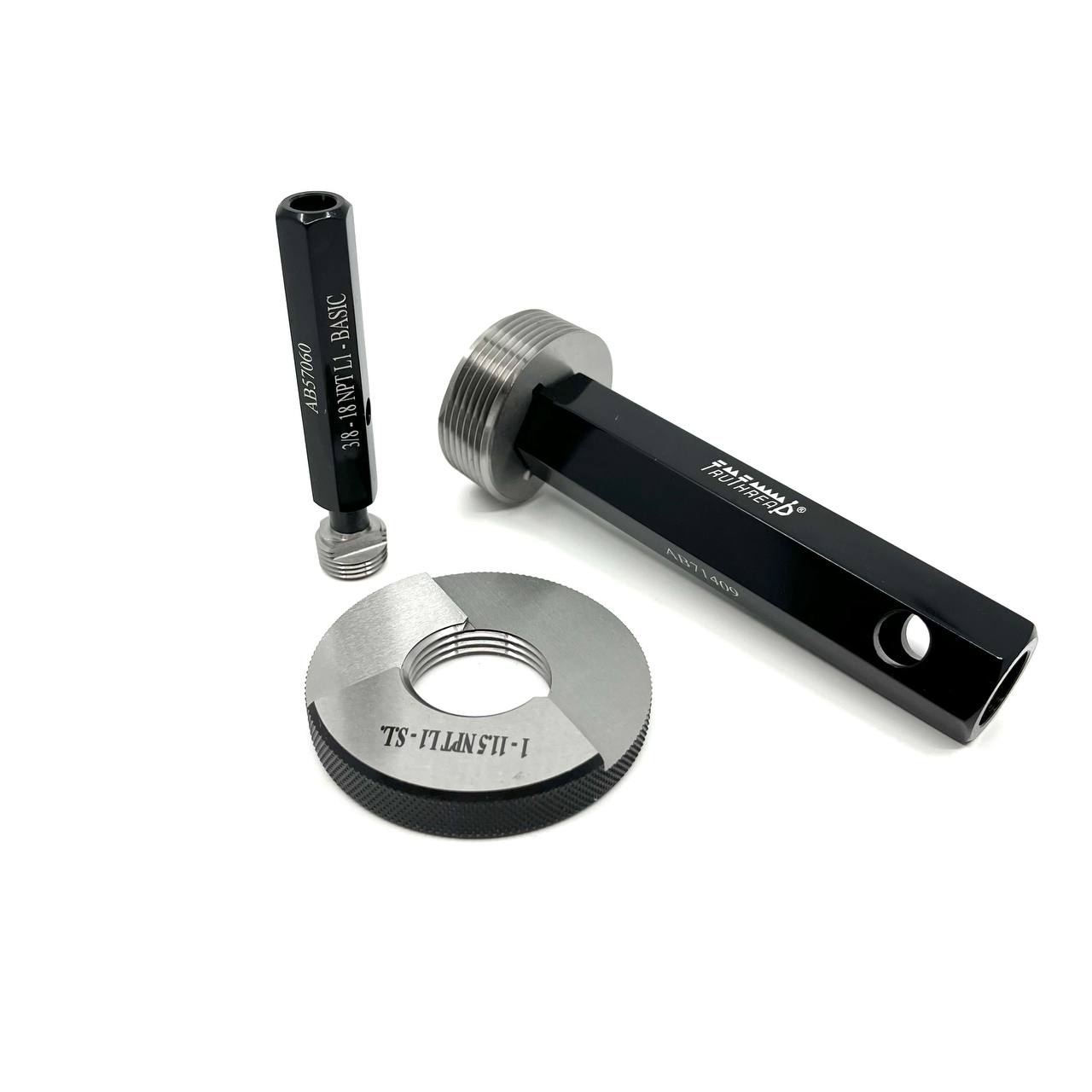

Sprawdziany gwintowe NPT Basic i NPT Step Limit

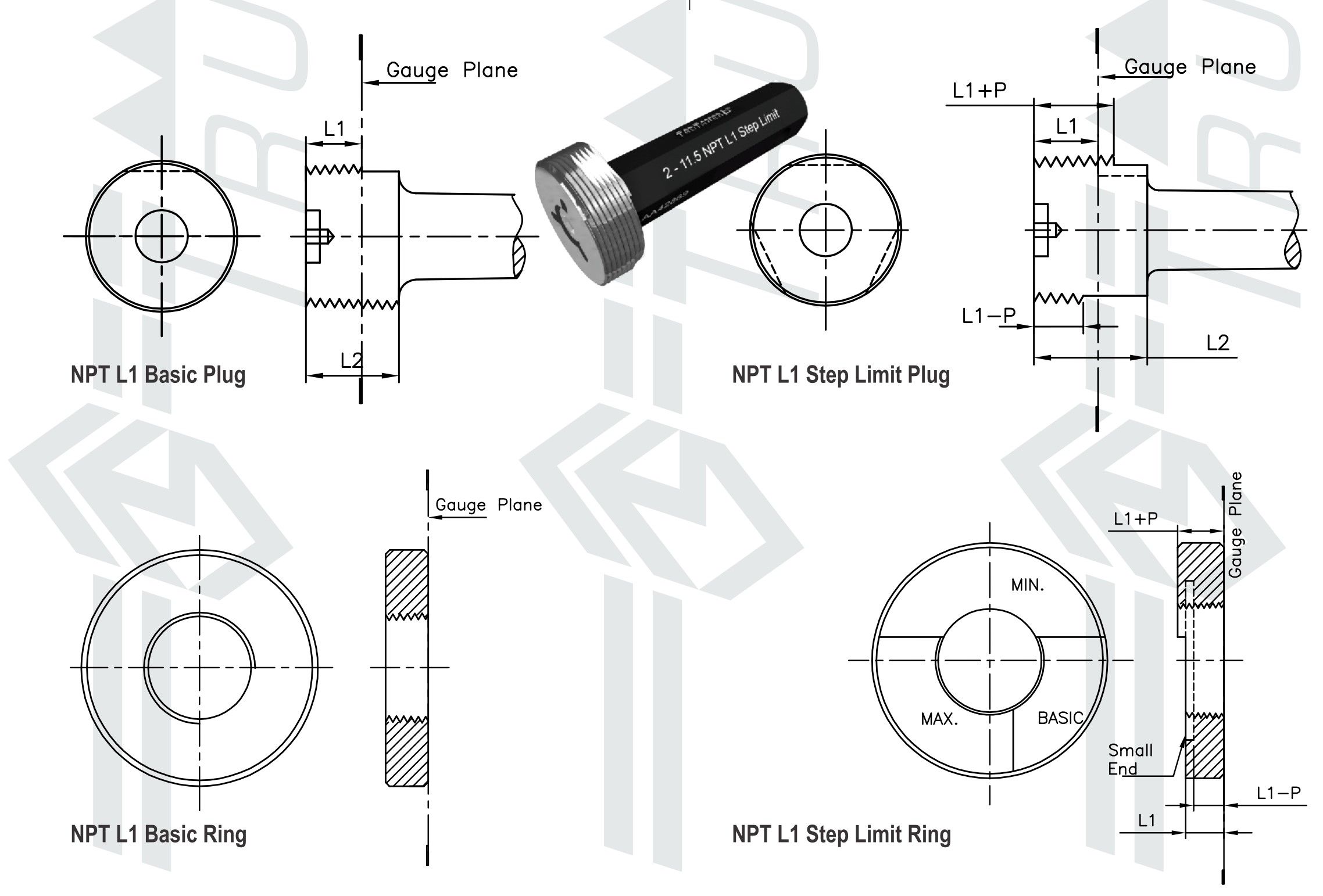

Istnieją dwa główne typy sprawdzianów do gwintów NPT: Basic i Step Limit. Typ podstawowy (Basic) służy do weryfikacji podstawowych wymiarów komponentów, natomiast typ ograniczony (Step Limit) pozwala na zdefiniowanie wymiarów minimalnych, podstawowych i maksymalnych, zapewniając zgodność z normami i prawidłowe połączenie.

**Typ Basic: ** W tym przypadku sprawdzian ma tylko jeden stopień, który odpowiada podstawowemu rozmiarowi elementu. Ten typ pomaga określić, czy gwint rury pasuje do podstawowego rozmiaru i pozwala określić, czy połączenie zostało wykonane prawidłowo.

**Typ Step Limit: ** Sprawdzian typu ograniczonego ma trzy stopnie odpowiadające minimalnym, podstawowym i maksymalnym wymiarom komponentów. Te kroki pomagają określić, czy gwint rury spełnia nie tylko podstawowy rozmiar, ale także określone wymiary minimalne i maksymalne. Jest to istotne w celu zapewnienia właściwej kompatybilności i szczelności połączenia rurowego.

Sprawdziany do gwintów NPT są ważnym narzędziem zapewniającym jakość i niezawodność połączeń rurowych w różnych gałęziach przemysłu i zastosowaniach. Pomagają zachować bezpieczeństwo i wydajność systemów rurociągów, zmniejszając ryzyko wycieków i awarii.
